Pluspunkte

Für Luftverteilerkasten 125/500
Luftdichte Verbindung
Inklusive Click-Seal-Ringe
Werkzeuglose Montage

Ubbink Air Excellent 23C Verbindungsteil für DBOX Luftverteilerkasten 125/500

Das Air Excellent DBOX 23C Verbindungsteil wird verwendet, um ein 23C Kanal an einen Ubbink Luftverteilerkasten der Serie 125/500 anzuschließen. Mit diesem Set realisieren Sie einen direkten und luftdichten Übergang zwischen dem runden Ø125 Innenanschlusspunkt und dem flachen 23C Kanal. Das Set wird inklusive zwei 23C Click-Seal Dichtungen geliefert, sodass Sie schnell und werkzeuglos eine zuverlässige Verbindung herstellen können.

Vorteile und Funktionen

Luftdichte Verbindung zwischen DBOX und 23C: Gewährleistet ein geschlossenes System ohne unerwünschte Luftverluste.
Optimierter Druckverlust: Zeta-Werte 1,9 für Zuluft und 0,8 für Abluft, abgestimmt auf eine effiziente Luftverteilung.
Werkzeuglose Montage: Schnelle Installation dank Klicksystem und integrierten Click-Seal Dichtungen.
Antistatisch und antimikrobiell: Unterstützt ein hygienisches Lüftungssystem.
TÜV SÜD zertifiziert: Geprüft auf Qualität und Sicherheit im Bereich der Lüftungstechnik.

Leistung und praktische Anwendung

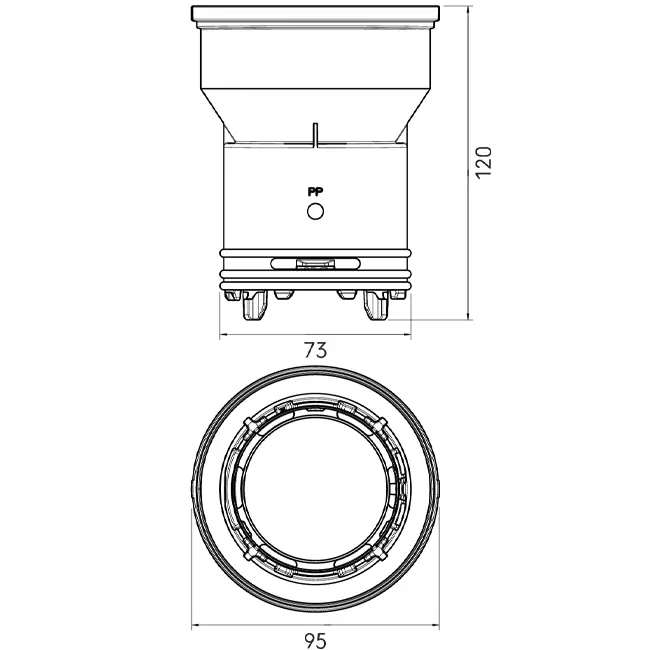

Das Set ist für einen stabilen Luftstrom sowohl bei der Zuluft als auch bei der Abluft ausgelegt. Die unterschiedlichen Zeta-Werte für Zuluft und Abluft geben Aufschluss über den zu erwartenden Druckverlust im System. Bei einem Luftvolumenstrom von 30 m³/h beträgt der Druckverlust an einem Anschluss ca. 14,5 Pa für die Zuluft und 7,3 Pa für die Abluft. Damit können Sie den Kanalweg und die Lüftungseinheit präzise dimensionieren. Das Verbindungsteil ist temperaturbeständig von -20 °C bis +60 °C und entspricht der Brandklasse Euroklasse E. Mit den kompakten Abmessungen von 109 x 95 x 95 mm bleibt der Einbau auch in begrenzten Räumen übersichtlich.

Installation und Anwendungsgebiete

Das Set wird eingesetzt, wenn Sie eine Verteilerbox mit einem 23C Kanal zu Ventilen oder anderen Abzweigungen verbinden möchten. Dank des geringen Gewichts von ca. 0,075 kg arbeiten Sie komfortabel über Decken oder in technischen Schächten. Die feste Passung innerhalb des Air Excellent Systems sorgt über die gesamte Lebensdauer der Installation für eine stabile und wartungsarme Verbindung.

Mit diesem Set realisieren Sie einen technisch einwandfreien Übergang zwischen DBOX und Kanalsystem, bei dem Montagekomfort und vorhersehbare lufttechnische Leistung Hand in Hand gehen.
