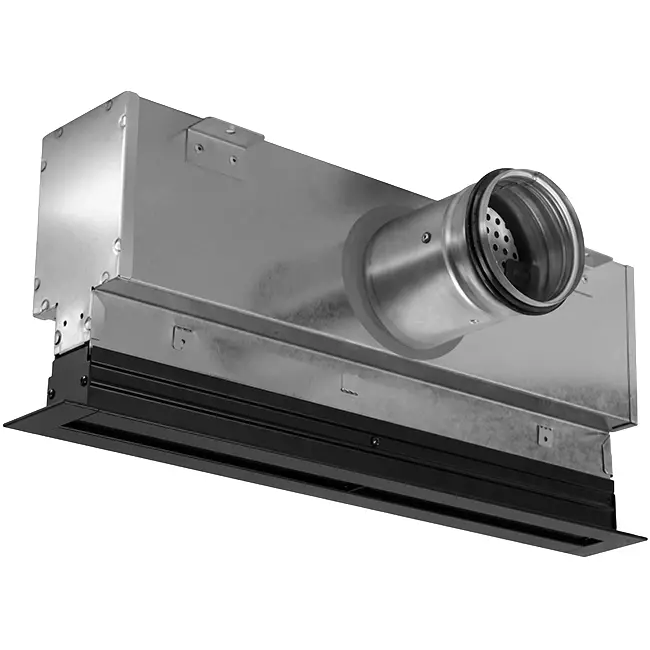

Aluminium-Lüftungsgitter mit 4 verstellbaren Lamellenblättern – 1000 mm – RAL 9005 + isoliertes Plenum mit Luftmengenregelklappe

Aluminium Liniengitter mit 4 verstellbaren Lamellen – 1000 mm – RAL 9005 + isoliertes Plenum mit Luftvolumenstromregler

Die Kombination aus isoliertem Plenum und Aluminium-Liniengitter mit vier verstellbaren Lamellen bildet ein komplettes Set für eine geräuscharme, gleichmäßige Luftzufuhr in Räumen, in denen eine komfortable und zugfreie Luftverteilung gewünscht ist, wie z. B. in großen Bürogebäuden, Einkaufszentren, Auditorien und anderen Nichtwohngebäuden mit hohem Lüftungsbedarf. Das Liniengitter besteht aus extrudiertem Aluminium in RAL 9005; das Plenum aus verzinktem Stahl mit schallabsorbierender Isolierung. Beide Komponenten sind optimal aufeinander abgestimmt und funktionieren als Einheit: Das Plenum verteilt die Zuluft gleichmäßig über die gesamte Schlitzlänge von 1000 mm, während das Liniengitter den Luftstrom mittels vier verstellbarer Deflektorprofile optimal im Raum verteilt. Mit vier Slots vereint dieses Liniengitter die höchste Kapazität der Serie mit der zugfreien Luftverteilung, die charakteristisch für das Econox-System ist. Dank des Coanda-Effekts strömt die Luft entlang der Decke ohne Zugerscheinungen und sorgt so für ein angenehmes Raumklima in der Aufenthaltszone.

Vorteile und Eigenschaften

• Komplettes Set inklusive Befestigungsmaterial: Plenum und Liniengitter sind für den gemeinsamen Einsatz konzipiert und werden mit der erforderlichen Befestigungsbrücke sowie Inbusschrauben geliefert.
• Geräuscharmer Betrieb durch schallabsorbierende Isolierung: Das isolierte Plenum dämpft Geräusche aus dem Kanal und sorgt für minimale Schallübertragung.
• Fein justierbarer Luftstrom: Das integrierte Luftvolumenstromregelventil ermöglicht eine präzise Einstellung während der Inbetriebnahme.
• Zugfreie Luftverteilung durch Coanda-Effekt: Das Liniengitter leitet die Luft entlang der Decke, sodass der Aufenthaltsbereich komfortabel belüftet wird, ohne direkte Luftströme zu erzeugen.
• Maximale Lüftungskapazität: Mit vier Profilen ist dieses Liniengitter die leistungsstärkste Ausführung der Serie und eignet sich für Räume mit den höchsten Lüftungsanforderungen.

Installation und Anwendungen

Das Liniengitter wird von unten auf das Plenum montiert, dabei wird eine mitgelieferte verzinkte Befestigungsbrücke verwendet. Für den Anschluss wird der Luftansaugwinkel um 90° gedreht, anschließend lässt sich das Gitter einfach von unten am Plenum befestigen. Das Plenum verbindet sich über einen runden Anschluss mit dem Lüftungskanal. Durch die kompakte Bauhöhe ist das Set auch für Decken mit eingeschränktem Einbauraum geeignet. Nach der Montage sind die Deflektoren des Liniengitters manuell für eine horizontale oder vertikale Ausströmrichtung einstellbar. Das Set ist geeignet für Büros, Geschäfte, Schulen, Restaurants, Hotels und andere Nichtwohngebäude.
