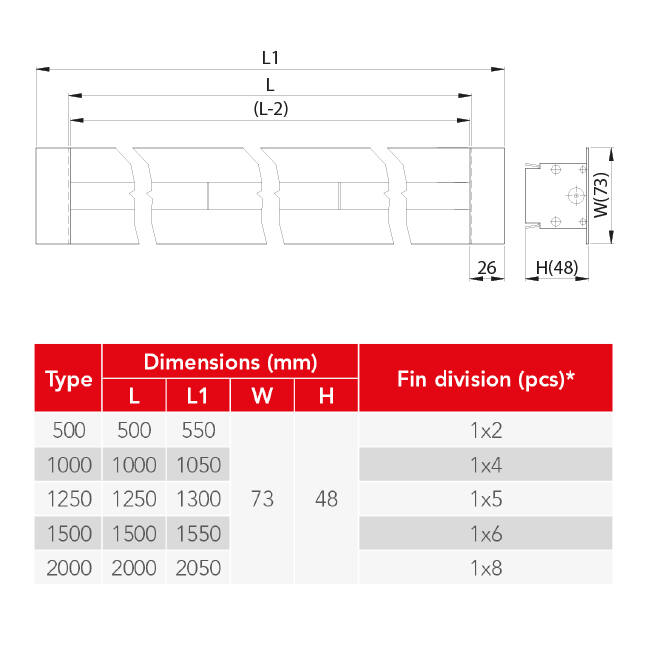

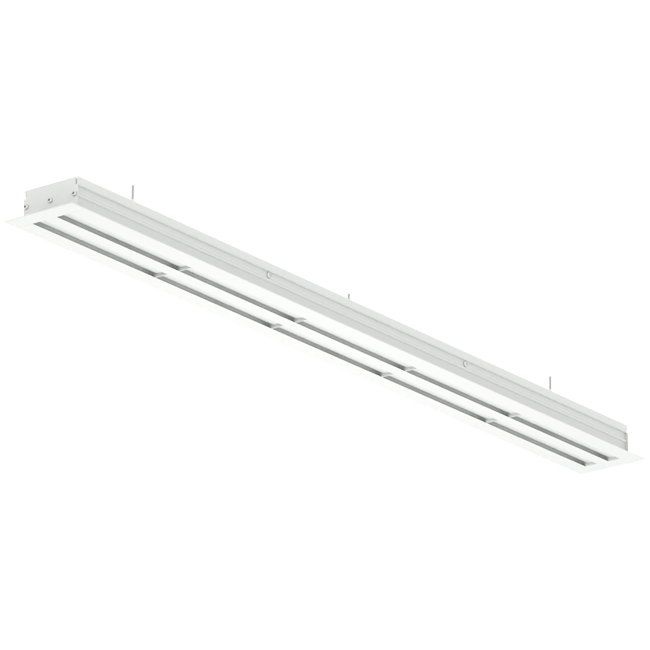

Aluminium-Lüftungsgitter mit 1 verstellbarem Lamellenblatt – 2000 mm – RAL 9016 + isolierter Luftverteilerkasten mit Luftmengenregelklappe

Aluminium Liniengitter mit 1 einstellbarem Musterblatt – 2000 mm – RAL 9016 + isoliertes Plenum mit Luftmengenregelklappe

Die Kombination aus isoliertem Plenum und Aluminium-Liniengitter mit einem einstellbaren Musterblatt bildet eine Komplettlösung für eine geräuscharme, gleichmäßige Luftzufuhr in Räumen, in denen eine komfortable und zugfreie Luftverteilung gewünscht ist, wie Büros, Einzelhandel, Restaurants und Hotels. Das Liniengitter ist aus stranggepresstem Aluminium gefertigt, das Plenum aus verzinktem Stahl mit schallabsorbierender Dämmung. Beide Komponenten sind perfekt aufeinander abgestimmt und arbeiten als Einheit: Das Plenum verteilt die Zuluft gleichmäßig über die gesamte Schlitzlänge von 2000 mm, während das Liniengitter den Luftstrom präzise über das einstellbare Deflektorprofil lenkt. Dank des Coanda-Effekts breitet sich die Luft entlang der Decke aus, ohne Zugluft zu verursachen, was für ein angenehmes Raumklima in der Aufenthaltszone sorgt.

Vorteile und Eigenschaften

• Komplett-Set inklusive Befestigungsmaterial: Das Plenum und das Liniengitter sind so konstruiert, dass sie perfekt zusammenarbeiten und werden mit der notwendigen Befestigungsbrücke sowie Inbusschrauben geliefert.
• Leiser Betrieb durch schallabsorbierende Dämmung: Das isolierte Plenum dämpft Geräusche aus dem Kanal und sorgt für minimale Lärmbelästigung.
• Präzise einstellbarer Luftstrom: Die integrierte Luftmengenregelklappe ermöglicht eine exakte Feinregulierung während der Inbetriebnahme.
• Zugfreie Luftverteilung durch Coanda-Effekt: Das Liniengitter lenkt die Luft entlang der Decke, sodass die Aufenthaltszone komfortabel ohne direkte Luftzüge belüftet wird.

Installation und Anwendungen

Das Liniengitter wird von unten mittels mitgelieferter verzinkter Befestigungsbrücke am Plenum montiert. Für den Anschluss wird der Luftansaugabweiser um 90° gedreht, danach wird das Gitter einfach von unten auf das Plenum gesetzt. Das Plenum verbindet sich anschließend über einen runden Anschluss mit dem Lüftungskanal. Dank der kompakten Bauhöhe passt das Set auch in Decken mit begrenztem Freiraum. Nach der Montage sind die Deflektoren des Liniengitters manuell einstellbar, um einen horizontalen oder vertikalen Auslasswinkel zu erzielen. Das Set ist geeignet für Büros, Einzelhandel, Schulen, Restaurants, Hotels und weitere gewerbliche Gebäude.
